电网在线监测装置产品分为断路器弹簧机构压力在线监测装置IED和GIS集成式在线监测装置IED两种产品。

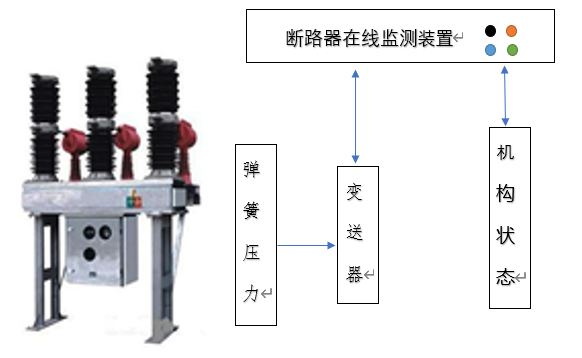

图2- 18断路器机构弹簧压力在线监测装置IED系统概图
功能
在线监测装置对采集到的分、合闸数据进行分析计算、信息展示、数据存储和人机交互。实现对设备运行中各状态的变化进行监测，所需信号从监测传感器采集获取。对获取的数据进行逻辑判断，并输出曲线、表格等。
在线监测装置可实现数据远程通讯及远程维护，满足监测数据传输要求的标准、可靠的通讯网络，可对采集的信号进行存储、计算、分析、上传、显示、打印等功能。对上传数据按时间排序，进行长期储存、分析计算。对上传的数据进行汇总、分析、对机构运行状态准确评估，输出弹簧力值-时间曲线，对弹簧的压力下限值疲劳状态进行预警，对机构弹簧的运行状态进行判断，提出诊断意见，切实维护电网安全运行。
具备手动和自动两种工作模式，在自动模式下根据时间间隔可设定监测动态数据的刷新时间，***小设定值为15分钟；在手动模式下，可即时启动测量。定时存储监测数据，可以存储至少5年的数据并可导出。
可以同时带动一套至多套断路器机构弹簧压力在线监测同时工作。
通信
在线监测装置与变电站内监测后台之间通信应采用IEC61850协议，方便就地安装户外控制柜、汇控柜或站内控制室内。
1) 硬件要求
对传感器电信号的滤波、放大功能，具备A/D转换功能；
具备足够存储空间，可满足长时间存储数据功能（采用电路上加备用电池，提供供电检测功能，及时备份，存储算法等）；
计算机处理器具备实时解析压力数据、输出分析结果的能力。
2) 软件要求
可通过表格输出和曲线输出，实时输出弹簧压力曲线，尤其是分、合闸时的瞬间弹簧压力-时间曲线，曲线采样频率至少大于1000Hz。
对比专家系统弹簧力值数据库，对机构的运行状态进行准确评估和判断断路器制造厂实际弹簧疲劳值一致；
对弹簧的疲劳状态进行预警。对监测数据进行逻辑判断，对比当前监测压力值与厂家设计值，按正常、3%和5%的阈值判断，正常时定期24小时/次报送数据，变化3%时主动报送一次数据（注意值），变化5%时发出预警信号。

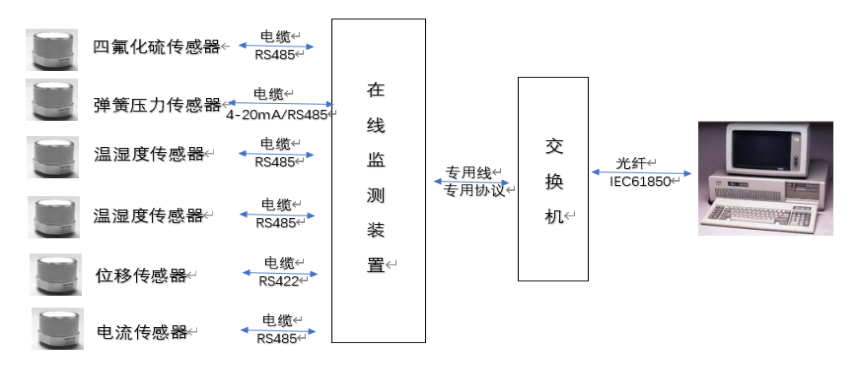

图2- 19GIS集成式在线监测装置IED系统示意

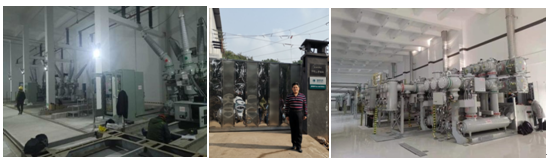

图2- 202019年11月衡阳狮子山变电站110kv变电站调试 图2- 212020年12月杭州临浦220kv变电站调试

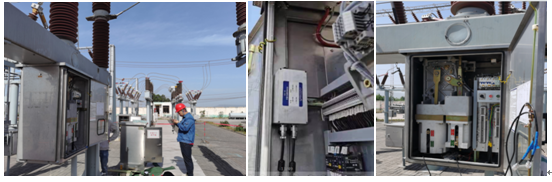

图2- 222021年5月河南登封国网大金店变电站110kv变电站调试
